Come Collegare i Cavi delle Luci LED

Kosoom, una rinomata azienda specializzata in illuminazione, comprende l’importanza di un’installazione corretta delle luci LED. Che tu sia un elettricista esperto o un appassionato del fai da te, sapere come collegare i cavi delle luci LED è fondamentale per garantire che i tuoi dispositivi di illuminazione funzionino in modo efficiente e sicuro. In questa guida, ti guideremo attraverso i passaggi per collegare correttamente i cavi delle luci LED.

1.Luci LED comuni

1.Lampade Lineari

Le lampade lineari sono una soluzione di illuminazione unica caratterizzata da un design lungo e stretto. Di solito vengono installate in modo lineare o curvo su soffitti, pareti o pavimenti e possono fornire una distribuzione uniforme della luce. Le lampade lineari sono adatte a diversi ambienti, tra cui uffici, negozi e case. Il loro design le rende ideali sia per l’illuminazione decorativa che per quella funzionale.

2.Strisce Luminose

Le strisce luminose, anche conosciute come strisce LED, sono prodotti di illuminazione flessibili e versatili. Sono composte da numerosi piccoli LED montati su una base flessibile. Le strisce luminose sono estremamente flessibili e possono essere tagliate e personalizzate per adattarsi a una varietà di forme e dimensioni di spazi. Ciò le rende ideali per l’illuminazione decorativa, l’illuminazione di sfondo e per evidenziare specifiche aree. Inoltre, solitamente offrono una gamma di colori e opzioni di regolazione dell’intensità luminosa, il che le rende perfette per creare un’atmosfera unica.

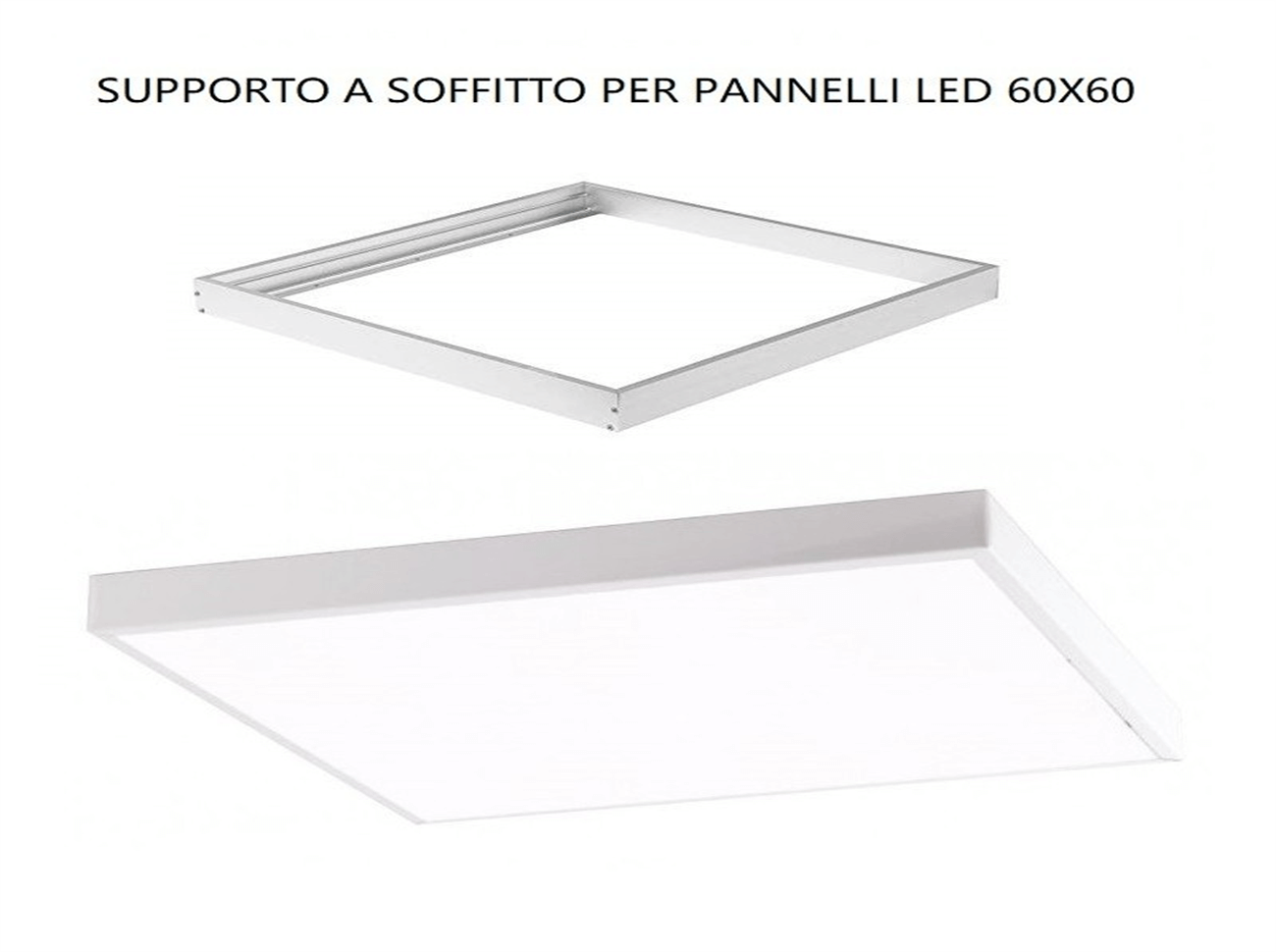

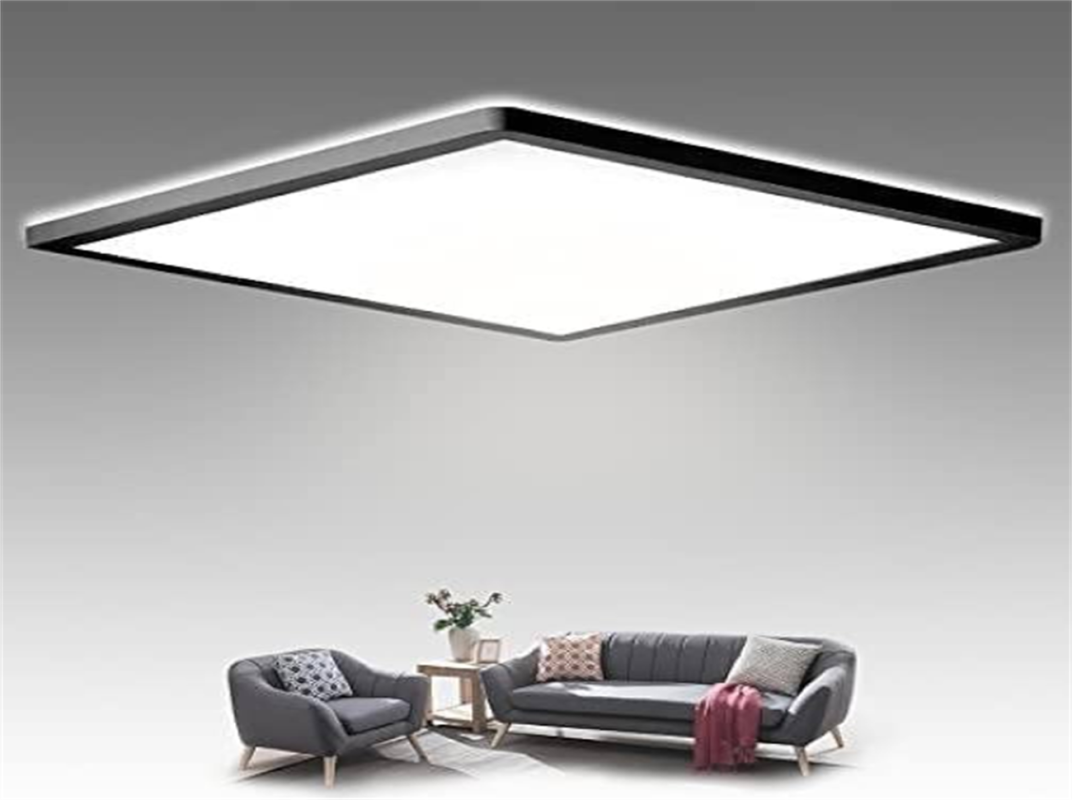

3.Pannelli Luminosi

I pannelli luminosi sono una soluzione di illuminazione piatta e uniforme, di solito installata a soffitto. Il loro design mira a fornire una luce luminosa e confortevole, ed è ideale per uffici, scuole, ospedali e altri luoghi che richiedono un’illuminazione uniforme. I pannelli luminosi sono noti per il loro alto livello di efficienza energetica e la loro lunga durata, pertanto sono ampiamente utilizzati in ambienti commerciali e industriali.

2.Fare un passo

1.La Sicurezza Prima di Tutto

La sicurezza sul luogo di lavoro è fondamentale e non può essere mai sottovalutata. Prima di iniziare qualsiasi lavoro elettrico, la priorità assoluta deve essere garantire un ambiente sicuro per te e per chiunque possa trovarsi nelle vicinanze. Segui attentamente queste linee guida per garantire la massima sicurezza:

Spegni L’Alimentazione: Prima di toccare qualsiasi filo o dispositivo elettrico, spegni l’alimentazione al quadro elettrico o al pannello elettrico principale. Verifica che l’alimentazione sia completamente interrotta utilizzando un tester di tensione. Non fare assunzioni sulla sicurezza elettrica.

Protezione Personale: Indossa l’attrezzatura di protezione personale (PPE) appropriata. Questo include guanti isolati per evitare shock elettrici, occhiali di sicurezza per proteggere gli occhi da scintille o detriti e indumenti appropriati per prevenire ferite accidentali.

Ambiente Pulito e Ordinato: Mantieni l’area di lavoro pulita e ordinata. Rimuovi oggetti inutili o potenzialmente pericolosi dall’area circostante. Un ambiente disordinato può portare a inciampamenti o cadute, che possono essere pericolosi quando si lavora con l’elettricità.

Evita Ambienti Umidi: Non lavorare con dispositivi elettrici o cavi in ambienti umidi o con le mani bagnate. L’acqua è un ottimo conduttore di elettricità e aumenta il rischio di shock elettrici.

Segui le Istruzioni del Manuale: Leggi attentamente le istruzioni del manuale fornite con i tuoi dispositivi o attrezzature elettriche. Segui le raccomandazioni del produttore per garantire un utilizzo sicuro.

Sorveglianza: Non lavorare da solo, se possibile. Se hai bisogno di assistenza, assicurati di avere qualcuno nelle vicinanze che possa prestare soccorso in caso di emergenza. Comunicatevi chiaramente tra di voi riguardo alle attività e alla situazione elettrica.

Formazione Adeguata: Se non sei completamente sicuro delle tue competenze nell’ambito elettrico, cerca la formazione necessaria. Non esitare a chiedere a un professionista esperto o a un elettricista qualificato di guidarti o di svolgere il lavoro per te.

Pronto Soccorso: Tieni sempre un kit di pronto soccorso a portata di mano e conoscine l’utilizzo. Saper affrontare rapidamente eventuali lesioni può fare la differenza in situazioni di emergenza.

Ispezione Periodica: Prima di iniziare il lavoro elettrico, ispeziona tutti i cavi, prese e dispositivi per eventuali danni o usura. Non utilizzare attrezzature danneggiate.

Comunicazione: Informa chiunque possa essere influenzato dal lavoro che stai per svolgere, inclusi membri della famiglia o colleghi di lavoro. La comunicazione preventiva può contribuire a evitare situazioni pericolose.

Ricorda che la sicurezza è sempre la priorità numero uno quando si lavora con l’elettricità. Non prendere mai alla leggera le precauzioni di sicurezza e chiedi assistenza se hai dubbi o preoccupazioni riguardo a un lavoro elettrico specifico. La prevenzione è la chiave per garantire un ambiente di lavoro sicuro ed evitare incidenti gravi.

2.Prepara i Cavi

Quando tagli i cavi elettrici alla lunghezza desiderata, è importante considerare la praticità e la flessibilità dell’installazione. Lasciare una piccola quantità di cavo in più consente di adattare meglio il collegamento ai componenti e ai dispositivi circostanti, rendendo il processo più agevole.

Dopo aver determinato la lunghezza ideale, utilizza uno spellacavi per rimuovere con precisione circa mezzo pollice di isolamento dalle estremità di ciascun cavo. Questo passaggio è cruciale perché espone il conduttore di rame all’interno del cavo, consentendo un collegamento affidabile e conduttivo. La rimozione accurata dell’isolamento è fondamentale per garantire che il segnale elettrico fluisca senza interruzioni e che la connessione sia stabile nel tempo.

Presta attenzione durante l’operazione di spellatura per evitare danni al conduttore di rame sottostante. Mantenere un isolamento adeguato tra i conduttori e garantire una buona connessione sono passi essenziali per un lavoro elettrico sicuro ed efficiente.

3.Identifica i Cavi

Solitamente, nei cavi delle luci LED, troverai tre cavi principali che svolgono ruoli chiave nell’installazione e nel funzionamento del dispositivo:

Nero (o rosso): Questo cavo è generalmente designato come il “live” o “caldo”. Trasporta la corrente elettrica attiva e fornisce l’alimentazione necessaria per l’illuminazione del LED. È importante collegare correttamente questo cavo per garantire che la luce funzioni.

Bianco: Il cavo bianco è comunemente noto come il “neutro”. Questo cavo fornisce il percorso di ritorno per la corrente elettrica. La corrente fluisce dal cavo nero (o rosso) attraverso il dispositivo LED e ritorna al pannello elettrico attraverso il cavo bianco. Il collegamento corretto del neutro è fondamentale per completare il circuito.

Verde (o rame nudo): Il cavo verde o il cavo di rame nudo è identificato come il “cavo di terra”. Questo cavo svolge un ruolo critico nella sicurezza elettrica. In caso di guasto o malfunzionamento dell’apparecchio, il cavo di terra fornisce una via sicura per deviare la corrente e prevenire shock elettrici o pericolose sovratensioni. La connessione adeguata del cavo di terra è essenziale per la protezione degli utenti.

È importante notare che il dispositivo di illuminazione LED dovrebbe essere dotato di cavi corrispondenti a questi tre colori. Collegare correttamente i cavi, seguendo le indicazioni fornite dal produttore del dispositivo, è fondamentale per garantire un funzionamento sicuro ed efficace delle luci LED. Inoltre, rispettare le normative locali sulla sicurezza elettrica è sempre una pratica consigliata per garantire un’installazione e un utilizzo sicuri delle luci LED.

4.Effettua i Collegamenti

Per una connessione sicura e affidabile delle luci LED, segui attentamente questi passaggi di collegamento:

Collegamento del Cavo Live (Live al Live): Il cavo nero proveniente dalla tua fonte di alimentazione (o dal driver LED) deve essere collegato al cavo nero o rosso del dispositivo di illuminazione LED. Questo cavo è conosciuto come il “cavo live” e svolge il ruolo essenziale di trasportare la corrente elettrica attiva necessaria per l’illuminazione del LED. Assicurati che questo collegamento sia ben stretto e sicuro per garantire un flusso di energia affidabile.

Collegamento del Cavo Neutro (Neutro al Neutro): Il cavo bianco proveniente dalla tua fonte di alimentazione (o dal driver LED) deve essere connesso al cavo bianco del dispositivo di illuminazione LED. Questo cavo è comunemente noto come il “cavo neutro” ed è responsabile di fornire il percorso di ritorno per la corrente elettrica. Garantire un collegamento stabile tra questi cavi è fondamentale per chiudere il circuito in modo efficace.

Collegamento del Cavo di Terra (Terra a Terra): Il cavo verde o rame nudo proveniente dalla tua fonte di alimentazione (o dal driver LED) deve essere collegato al cavo verde o rame nudo del dispositivo di illuminazione LED. Questo cavo è chiamato il “cavo di terra” ed è di vitale importanza per la sicurezza elettrica. In caso di guasto o malfunzionamento dell’apparecchio, il cavo di terra fornisce un percorso sicuro per deviare la corrente e prevenire shock elettrici o situazioni pericolose. Assicurati che questa connessione sia robusta e affidabile.

Ricorda di utilizzare gli strumenti e l’attrezzatura di sicurezza adeguati durante il processo di collegamento e di effettuare una verifica finale dei collegamenti prima di ripristinare l’alimentazione. Questi passaggi chiave garantiscono non solo un funzionamento ottimale delle luci LED ma anche la tua sicurezza e quella degli altri durante e dopo l’installazione.

5.Fissa i Collegamenti

Una volta che hai effettuato i collegamenti tra i cavi, è cruciale completare il processo di connessione in modo sicuro e affidabile. Segui attentamente questi passaggi per garantire una connessione adeguata:

Utilizzo dei Capocorda: I capocorda sono dispositivi essenziali per assicurare collegamenti elettrici solidi e sicuri. Scegli il capocorda appropriato in base al tipo e al numero di fili che stai collegando. Assicurati che i capocorda siano compatibili con il diametro dei cavi.

Avvitamento dei Cavi: Prima di applicare i capocorda, avvita saldamente i cavi insieme in senso orario. Questo passaggio è importante per creare una connessione solida tra i conduttori. Assicurati che i cavi siano ben stretti tra loro.

Applicazione dei Capocorda: Posiziona il capocorda sulla parte superiore dei cavi con i fili esposti. Assicurati che il capocorda copra completamente i fili e abbia un contatto completo con essi.

Avvitamento dei Capocorda: Utilizzando un’apposita chiave o un cacciavite, avvita il capocorda saldamente sui cavi. Continua a girare in senso orario fino a quando il capocorda è ben fissato e non può essere ruotato ulteriormente. Questo assicura una connessione stabile.

Verifica della Stretta Connessione: Dopo aver fissato i capocorda, fai una leggera trazione su ciascun cavo per assicurarti che il collegamento sia stretto e sicuro. Non esagerare con la forza, ma verifica che i cavi non si allentino e che il capocorda non si muova.

Isolamento dei Capocorda: Dopo aver confermato che i collegamenti sono saldi, proteggi i capocorda e i fili esposti con nastro isolante o manicotti termorestringenti. Questo aiuta a prevenire cortocircuiti e garantisce una maggiore protezione.

Un collegamento adeguato dei capocorda è fondamentale per evitare problemi come perdite di corrente, surriscaldamento o malfunzionamenti elettrici. La verifica accurata e l’uso di strumenti appropriati per l’applicazione dei capocorda contribuiranno notevolmente alla sicurezza e all’affidabilità del tuo impianto elettrico.

6.Controlla i Collegamenti

Prima di completare l’installazione delle luci LED, è fondamentale eseguire un controllo accurato per garantire la sicurezza e il corretto funzionamento del sistema elettrico. Segui questi passaggi finali:

Verifica dei Collegamenti: Prima di chiudere definitivamente il dispositivo di illuminazione LED o qualsiasi altra copertura, controlla attentamente tutti i collegamenti. Assicurati che siano saldi e ben fissati. Verifica in particolare i punti in cui i cavi si connettono al dispositivo di illuminazione e al driver (se presente). Non trascurare alcun dettaglio; anche un collegamento allentato potrebbe causare problemi nel funzionamento delle luci LED.

Tester di Tensione: Utilizza un tester di tensione per confermare che non ci sia alcuna tensione elettrica presente sul circuito. Questo passaggio è di vitale importanza per la sicurezza. Verifica sia il cavo nero (o rosso), che è il cavo live, sia il cavo bianco, che è il cavo neutro, per assicurarti che siano completamente privi di tensione. Il tester di tensione ti indicherà se il circuito è sicuro da toccare.

Manutenzione degli Isolamenti: Assicurati che gli isolamenti dei capocorda e dei collegamenti siano in buone condizioni e che coprano completamente i fili esposti. Verifica che non ci siano parti dei conduttori esposte, in quanto questo potrebbe causare cortocircuiti o situazioni pericolose.

Prova Preliminare: Prima di chiudere completamente il dispositivo di illuminazione o il pannello di accesso, effettua una prova preliminare accendendo brevemente le luci LED per verificare che funzionino come previsto. Questa prova preliminare ti darà la possibilità di rilevare eventuali problemi prima di chiudere tutto.

Chiusura in Sicurezza: Una volta completate tutte le verifiche e le prove necessarie, chiudi il dispositivo di illuminazione LED o il pannello di accesso secondo le istruzioni del produttore. Assicurati che tutte le viti o i fissaggi siano ben stretti e che il dispositivo sia posizionato correttamente.

Questi passaggi finali contribuiscono a garantire che l’installazione delle luci LED sia sicura ed efficiente. Presta sempre attenzione ai dettagli e non esitare a cercare assistenza professionale se incontri difficoltà o dubbi durante il processo di installazione e collegamento. La sicurezza e la corretta installazione sono fondamentali per garantire un funzionamento senza problemi delle tue luci LED.

7.Chiudi il Dispositivo di Illuminazione

Per chiudere correttamente il dispositivo di illuminazione LED, è essenziale seguire attentamente le istruzioni fornite dal produttore. Le procedure di chiusura possono variare notevolmente a seconda del modello specifico e del tipo di illuminazione LED che stai installando. Ecco alcuni punti chiave da tenere in considerazione:

Segui il Manuale: Consulta sempre il manuale dell’utente o le istruzioni fornite dal produttore. Questo documento contiene informazioni dettagliate sulla chiusura del dispositivo e può includere diagrammi o illustrazioni utili.

Componenti Aggiuntivi: Verifica se il dispositivo di illuminazione LED richiede l’installazione di componenti aggiuntivi come coperture, calotte o supporti. Questi componenti possono variare in base al design e all’applicazione del dispositivo.

Allineamento e Fissaggio: Assicurati che il dispositivo di illuminazione LED sia allineato correttamente con la sua base di montaggio o con la superficie a cui verrà fissato. Utilizza le viti o i sistemi di fissaggio forniti per assicurare una connessione stabile e sicura.

Tenuta all’Acqua o alla Polvere: Se il dispositivo di illuminazione LED sarà utilizzato in ambienti esterni o in luoghi esposti a condizioni atmosferiche avverse, potrebbe essere necessario applicare guarnizioni o sigillanti per garantire una tenuta all’acqua o alla polvere adeguata.

Verifica dei Collegamenti Elettrici: Prima di chiudere definitivamente il dispositivo, verifica nuovamente che tutti i collegamenti elettrici siano corretti e ben fissati. Assicurati che tutti i cavi siano al loro posto e che non vi siano fili esposti.

Prova Finale: Dopo aver chiuso il dispositivo, esegui una prova finale accendendo le luci LED per assicurarti che funzionino correttamente. Controlla che il dispositivo sia saldamente installato e che nulla interferisca con il suo funzionamento.

Manutenzione Periodica: Una volta chiuso e in funzione, pianifica una manutenzione periodica per verificare che tutto rimanga in ottime condizioni. Pulisci il dispositivo regolarmente e sostituisci le lampadine LED (se necessario) secondo le indicazioni del produttore.

Ricorda che la corretta chiusura del dispositivo di illuminazione LED non solo garantisce il suo funzionamento ottimale ma contribuisce anche alla sua durata nel tempo. Rispettare le istruzioni del produttore è la chiave per una chiusura sicura ed efficace.

8.Ripristina l’Alimentazione

Dopo aver completato tutti i passaggi dell’installazione delle luci LED, è il momento di riattivare l’alimentazione elettrica per verificare che tutto funzioni come previsto. Segui attentamente questi ultimi passaggi:

Assicurati che tutto sia Correttamente Collegato: Prima di riaccendere l’alimentazione, verifica nuovamente che tutti i collegamenti siano corretti e ben fissati. Controlla i cavi, i capocorda, e assicurati che non ci siano fili esposti o collegamenti allentati.

Sicurezza Prima di Tutto: Assicurati che la zona circostante sia sicura e che non ci siano oggetti o persone in pericolo. Non lasciare attrezzi o materiali in modo disordinato, e assicurati che l’area sia adeguatamente illuminata.

Riaccendi l’Alimentazione: Riaccendi l’alimentazione elettrica al quadro elettrico o al pannello elettrico principale seguendo le procedure standard. Ricorda di farlo con cautela e di evitare manovre brusche o rischiose.

Verifica delle Luci LED: Dopo aver ripristinato l’alimentazione, accendi le luci LED utilizzando l’interruttore o il comando appropriato. Verifica che tutte le luci si accendano come previsto. Controlla anche la qualità dell’illuminazione, la luminosità e la temperatura di colore per assicurarti che soddisfino le tue esigenze.

Test Funzionale: Oltre all’illuminazione, verifica anche altre funzionalità, se presenti, come l’accensione e lo spegnimento graduale, la regolazione dell’intensità luminosa o la compatibilità con controlli intelligenti (se presenti).

Controllo di Sicurezza: Durante il test, verifica che non ci siano scintille, surriscaldamento, odori sospetti o comportamenti anomali. Questi segnali potrebbero indicare un problema di sicurezza o di connessione.

Manutenzione Preventiva: Ricorda di annotare la data di installazione e di pianificare la manutenzione periodica secondo le indicazioni del produttore. La manutenzione preventiva contribuisce a mantenere le luci LED in ottime condizioni e a prolungarne la durata.

Attenzione alle Normative: Rispetta tutte le normative locali sulla sicurezza elettrica e l’installazione delle luci LED. Assicurati che l’installazione sia conforme alle leggi e ai regolamenti vigenti nella tua area.

Se tutto funziona come previsto e non riscontri alcun problema, hai completato con successo l’installazione delle luci LED. Tuttavia, se riscontri problemi o anomalie durante il test, interrompi immediatamente l’alimentazione elettrica e cerca assistenza da un professionista elettrico qualificato per risolvere il problema in modo sicuro. La sicurezza è sempre la priorità principale quando si tratta di lavoro elettrico.

Collegare correttamente i cavi delle luci LED è una competenza essenziale per chiunque lavori con dispositivi di illuminazione. Seguendo questi passaggi e rispettando le linee guida sulla sicurezza, puoi garantire un’installazione sicura ed efficiente delle luci LED. Kosoom consiglia di cercare assistenza professionale se sei incerto su qualsiasi parte del processo o se incontri problemi elettrici durante l’installazione.
